工作方式

智能SCR控制

交流輸入

額定電壓

相電壓220V，線電壓380V。（各種電壓可訂制）

穩壓范圍

三相323V-437V,單相187V-253V（更寬范圍可定制）

頻率

47Hz～63Hz

交流輸出

額定電壓

相電壓220V，線電壓380V。（各種電壓可訂制）

穩壓精度

±1、±3、5%（可選）

電壓設置

額定輸出電壓可設置5%任意數值

波形失真度

不產生附加波形畸變

效率

≥98%

反應時間

≤0.04s/step

功率因數

0.8

保護

過壓

輸出相電壓超過10%，不間斷轉向旁路

欠壓

輸出相電壓低于10%，不間斷轉向旁路

過載

當負載超過額定電流值時，不間斷轉向旁路

缺相

不間斷轉向旁路

旁路

遇故障時不間斷轉向旁路

短路

切斷輸入

顯示方式

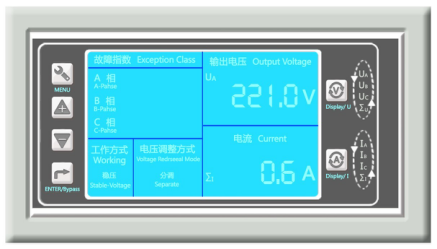

LED液晶屏人機界面顯示，方便設定查詢各種參數

顯示內容

電壓、電流、異常、工作狀態

超載能力

5倍額定電流1秒鐘

環境溫度

0～45℃

海拔高度

＜4000M

噪音

＜45dB（1公尺距離）

冷卻系統

風扇冷卻

通訊接口

機內配置RS-232接口（選購）

特殊規格及技術要求，我們可以為您單獨設計制作。

序號

規格

外形尺寸（mm）

包裝尺寸(mm)

重量(KG)

1

ZBW-S20KVA

 380×780×830mm     W×D×H

        420×820×170mm      W×D×H

105

2

ZBW--S30KVA

125

3

ZBW--S50KVA

145

4

ZBW--S60KVA

170

5

ZBW--S80KVA

           430×790×1180mm          W×D×H

           470×830×1320mm   W×D×H

190

6

ZBW--S100KVA

215

7

ZBW--S120KVA

        520×860×1300mm      W×D×H

        560×900×1440mm     W×D×H

265

8

ZBW--S150KVA

273

9

ZBW--S200KVA

280

10

ZBW--S250KVA

600×900×1400mm       W×D×H

640×940×1540mm      W×D×H

330

11

ZBW--S300KVA

550

12

ZBW--S400KVA

           1200×800×1650mm       W×D×H

1240×840×1800mm      W×D×H

650

13

ZBW--S500KVA

750

14

ZBW--S600KVA

860

15

ZBW-S800KVA

          1500×800×2000mm     W×D×H

 1540×840×2150

 W×D×H

950

16

ZBW--S1000KVA

1300

17

ZBW--S1200KVA

1500

18

ZBW--S1600KVA

1800

19

ZBW--S2000KVA

1800×1200×2000mm    W×D×H

2250×1250×2050mm     W×D×H

2200

20

ZBW--S2500KVA

2600

21

ZBW--S3000KVA

3200

項目

說明

機箱

整機采用1.5mm厚足料冷軋鋼板，立柱為2.0厚足料冷軋鋼板。噴塑處理；具備防腐蝕，防生銹，經久耐用之特點；

顯示器

采用STH廣角液晶顯示，讀數更清晰，更立體直觀；

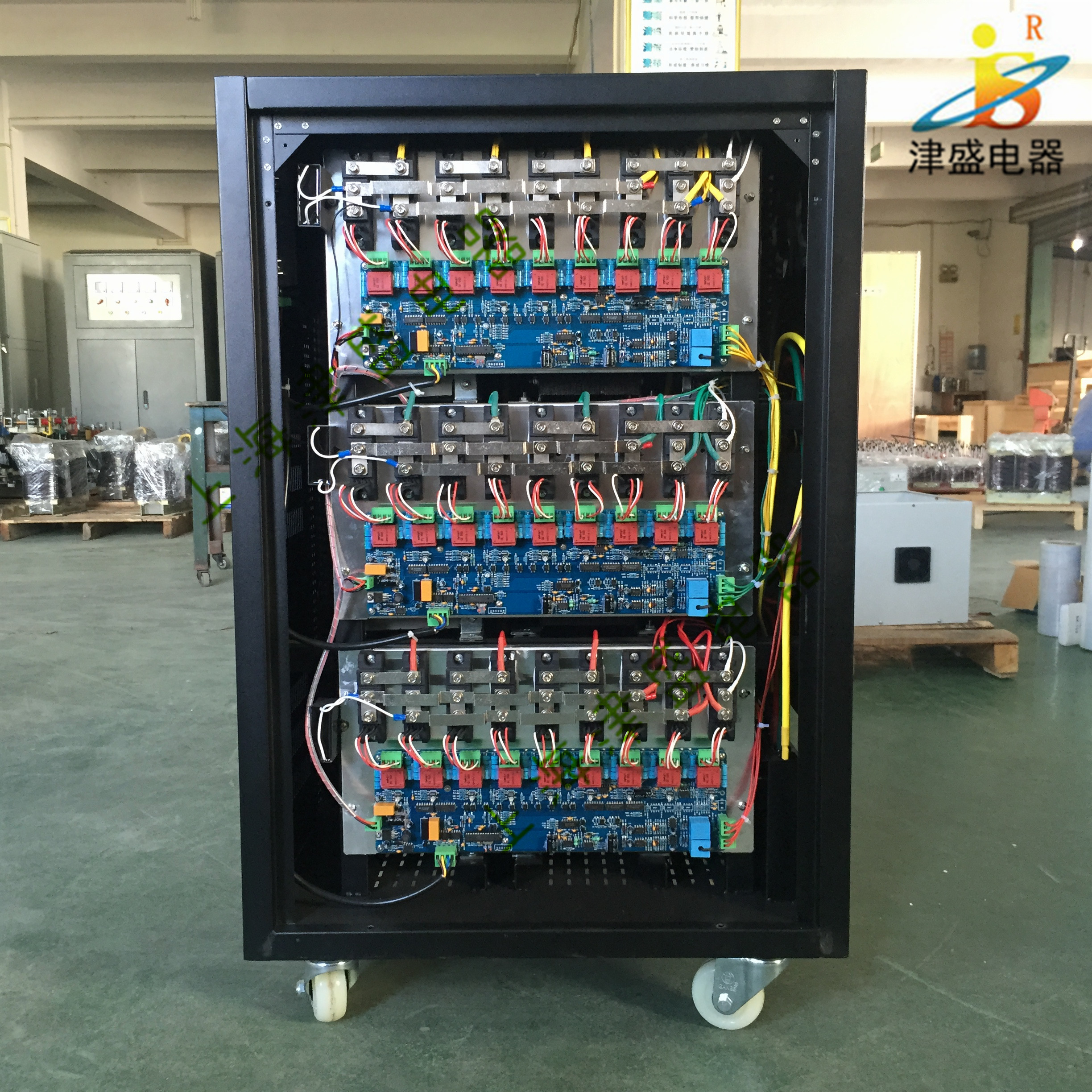

主板

電路板

采用雙層玻璃纖維精密PCB，線路更穩定；

DSP

采用美國“TI”公司原裝進口高精準DSP，運算快速，穩定、抗干擾能力強；

IC

采用原裝進口品牌；性能穩定；如美國“ST”、日本“東芝”等；

光耦

采用美國摩托羅拉或仙童原裝進口正品；

三極管

采用日本東芝原裝進口正品；

電位器

采用日本“TOCOS”原裝進口正品；

電解電容

采用日本“黑金剛”原裝進口正品；

可控硅

采用日本“尼爾”或德國“西門康”原裝進口正品，標準耐壓值為1600V。過流能力強，可承載額定電流的25倍的10ms沖擊、穩定耐用；

斷路器

采用中國知名品牌“正泰”原裝正品，分斷能力為35KA工業級塑殼斷路器；

分流電阻

采用擁有13年制造電阻經驗的深圳市威爾華電子有限公司產品，穩定耐用；

變壓器

鐵芯采用臺灣壯鋼公司優質高硅硅鋼片制作，整機經過二次真空浸漆，并在130℃的高溫下連續烘烤10個小時，使變壓器的絕緣等級達到F級，耐溫155℃；耐壓值全部為3000V/5mA/min；

電纜線

采用常州“中利”上市集團公司生產的RVV耐125度高溫多芯純銅軟電纜（100芯以上）。承載電流大，損耗更小；該規格線材一直為“華為”公司機房指定專用線纜；

熔斷器

采用“銘熔”公司優質產品，，純紫銅制作；

接線端子

采用臺灣“馬克”或“黃中”優質產品；

腳輪

采用佛山“環球”公司優質產品；承載能力強，經久耐用；

技術參數

津盛無觸點穩壓器

同行無觸點穩壓器

工作原理

采用DSP數字化智能處理器，電壓電流真有效值實時檢測、輸出按特定順序控制晶閘管過零通斷，來改變補償電壓的大小與極性，變壓器同頻、同相、正弦波疊加補償保持輸出電壓的穩定。

采用單片機檢測、輸出指令控制可控硅模塊的切換，補償變壓器分段式組合，以達到輸出電壓的穩定。

優點：真有效值采樣，穩壓精度1%。掌握可控硅真正過零切換技術，解決了環流問題，性能安全可靠。波形無任何失真。

缺點：成本高。

優點：成本低。

缺點：采用平均值采樣，穩壓精度差，只能做到2.5%。可控硅換相時會產生尖峰電壓，產生環流。會造成輸出波形失真，影響輸出電壓質量，對精度設備存在安全用電隱患。

穩壓速度

穩壓速度快至40ms/step，業內穩壓速度快。

能夠及時抑制瞬時高低浪涌電壓，有效的保護精密設備。

穩壓速度慢，快260ms/step。

穩壓精度

±1%。業內穩壓精度較高。

±1.5-2% （因技術問題只能做到這個值）。

穩壓模式

輸出電壓為線性穩壓，對設備無沖擊。

輸出電壓為跳躍式穩壓，對設備存在一定沖擊。

波形失真

無附加波形失真。

波形失真≤1-2%.對精密設備有一定影響。

效    率

98%。

98%。

適用設備

可用于阻性，感性，容性，混合性設備。

只能用于阻性設備。

冷缺方式

智能溫控調速風扇，延長使用壽命。

強制風冷

過溫保護

有

無

自動旁路

自動旁路

無

錯相保護

有

無

缺相保護

有

無

過壓保護

有

有

欠壓保護

有

有

技術參數

津盛無觸點穩壓器

伺服馬達式穩壓器（SVC/SBW）

工作原理

采用DSP數字化智能處理器，電壓電流真有效值實時檢測、輸出按特定順序控制晶閘管過零通斷，來改變補償電壓的大小與極性，變壓器同頻、同相、正弦波疊加補償保持輸出電壓的穩定。

依靠馬達帶動碳刷架在調壓器上的滑動，改變調壓器的匝數比。從而改變補償變壓器電壓，達到輸出電壓的穩定。

優點：真有效值采樣，穩壓精度1%。掌握可控硅真正過零切換技術，解決了環流問題，性能安全可靠。波形無任何失真。

缺點：成本高。

優點：成本低。

缺點：采用模擬電路穩壓速度慢，穩壓精度只能做到3%。碳刷容易磨損，折斷。馬達經常卡死發生故障、調壓線圈容易產生火花拉弧。需要定期維護。

穩壓速度

穩壓速度快至40ms/step，業內穩壓速度快。

能夠及時抑制瞬時高低浪涌電壓，有效的保護精密設備。

穩壓速度慢，需要1500ms～3000ms。屬于滯后穩壓，不能有效抑制瞬時輸入高低浪涌電壓，很難保護精密設備。

穩壓精度

±1%。業內穩壓精度較高。

±3% （因技術問題只能做到這個值）。

產品特性

1、 穩壓速度快至40ms。是穩壓快的穩壓器。

2、 整機免維護、抗干擾、無機械故障和碳刷磨損，免維護。

3、 三相電壓獨立調壓，保證輸出電壓平衡。可有效保護精密設備。

三相電壓統一調整、輸出電壓無法平衡。容易造成精密設備發生故障。

碳刷容易磨損、折斷。馬達經常卡死，調壓線圈易產生火花拉弧。整機故障率高，需要定期維護。同時穩壓速度慢，不能有效的保護精密設備。

使用壽命

平均無故障工作≥10萬小時，即10年以上。

平均工作8～16個月必定出現故障。

電壓平衡

三相分調，輸出自動平衡

三相統調，無法平衡輸出

維    護

免維護

定期維護

冷缺方式

智能溫控調速風扇，延長使用壽命。

強制風冷

過溫保護

有

無

自動旁路

自動旁路

無

錯相保護

有

無

缺相保護

有

無

過壓保護

有

無

欠壓保護

有

無

技術參數

津盛無觸點穩壓器

感應式穩壓器（TNSJA）

工作原理

采用DSP數字化智能處理器，電壓電流真有效值實時檢測、輸出按特定順序控制晶閘管過零通斷，來改變補償電壓的大小與極性，變壓器同頻、同相、正弦波疊加補償保持輸出電壓的穩定。

通過改變定子和轉子的相位角來改變輸入和輸出的相對電壓。達到輸出電壓的穩定。

優點：真有效值采樣，穩壓精度1%。掌握可控硅真正過零切換技術，解決了環流問題，性能安全可靠。波形無任何失真。

缺點：成本高。

優點：成本低。

缺點：穩壓速度慢，會產生諧波污染電網，反饋浪涌至電網中，對同一電網中的精密設備產生漏磁干擾。輸出波形有失真。

馬達經常卡死發生故障、需要定期維護。

穩壓速度

穩壓速度快至40ms/step，業內穩壓速度快。

能夠及時抑制瞬時高低浪涌電壓，有效的保護精密設備。

穩壓速度慢，需要1500ms～3000ms。屬于滯后穩壓，不能有效抑制瞬時輸入高低浪涌電壓，很難保護精密設備。

穩壓精度

±0.5%-1%。業內穩壓精度高。

動態±3%以上。

產品特性

4、 穩壓速度快至40ms。是穩壓快的穩壓器。

5、 整機免維護、抗干擾、無機械故障和碳刷磨損，免維護。

6、 三相電壓獨立調壓，保證輸出電壓平衡。可有效保護精密設備。

1、 會產生諧波污染電網，反饋浪涌至電網中，對同一電網中的精密設備產生漏磁干擾，存在安全隱患。

2、 穩壓速度慢，不能有效的保護精密設備。

3、 三相電壓統一調整、輸出電壓無法平衡。容易造成精密設備發生故障。

效   率

≥98%（節能）

≤90%（耗電量大）

波形失真

無附加波形失真。

波形失真≤3%.對精密設備有一定影響。

電壓平衡

三相分調，輸出自動平衡。

三相統調，無法平衡輸出。

漏磁干擾

沒有干擾。

有干擾（定/轉子漏磁）。

污染電網

沒有污染。

有污染，會反潰浪涌電壓回饋電網，隨功率增大而增大；

冷缺方式

智能溫控調速風扇，延長使用壽命。

強制風冷。

過溫保護

有

無

自動旁路

自動旁路

無

錯相保護

有

無

缺相保護

有

無

    GTZW系列智能型無觸點穩壓器是我公司采用DSP數字控制穩壓技術，針對中國電網設計生產，并已獲得國內實用新型專利證書的一種新型穩壓電源。它采用數字控制技術，跨越了機械調壓及模擬控制技術的時代，使電源穩壓器的性能取得了質的飛躍。

    傳統電源穩壓器所存在的弊端包括：

綜合比較

機械式穩壓器：調壓速度慢、機械、傳動、調壓部分經常出故障、易磨損、易打火；電磁式穩壓器：能耗大、調壓速度慢、接觸器易壞、同時產生諧波污染電網； 感應式穩壓器：能耗大、調壓速度慢、壽命短、馬達易壞、同時產生諧波污染電網；

油浸式穩壓器：能耗大、易漏油不安全、維護費用高、反應速度極慢。                參數型穩壓器：能耗大、體積大、效率低、噪聲大；

    ZBW系列智能型無觸點穩壓器有針對性的克服上述傳統穩壓器的固有缺點，同時也保留了傳統穩壓器的所有優點。與同類產品相比，GTZW系列智能型無觸點穩壓器具有體積小、重量輕、性能好等優點。它采用數字控制技術，實現了無觸點分相調壓，穩壓速度快、動態精度可控、輸出波形無畸變、低噪聲、適應性強，能在各種惡劣的電網環境和復雜的負載情況下可靠地連續穩定工作。
